漆包铜扁线Q(ZY/XY)(EI/AIWB/200)

我司生产的漆包铜扁线，可适用于新能源汽车驱动电机、变压器、电动机、发电机以及各类电气装置的绕组线圈。

漆包铜扁线Q(ZY/XY)(EI/AIWB/200)产品认证

漆包铜扁线Q(ZY/XY)(EI/AIWB/200)性能优势

  • 优良的导电性、热稳定性
  • 耐刮性
  • 耐溶剂性
  • 绕成线阻散热性能好
  • 磁场效率高

漆包铜扁线Q(ZY/XY)(EI/AIWB/200)应用领域

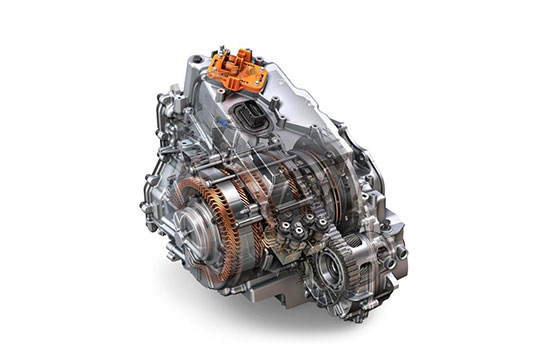

新能源驱动电机

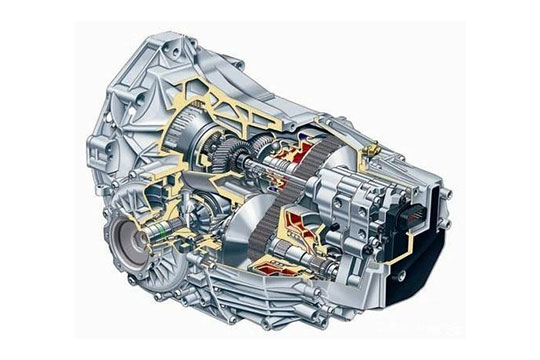

发动机

漆包铜扁线Q(ZY/XY)(EI/AIWB/200)性能参数资料下载



热级

Thermal level

 型号

Model

 规格范围

Specifications range

 适用标准

Standard
代号code 等级level 名称name 型号model mm² IEC GB/T NEMA JIS
B 130 130级聚酯漆包铜扁线 QZ B-x/130 1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

 60317 7095.7 *
F 155 155级聚酯漆包铜扁线 QZ B-x/155 1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

 60317-16 7095.3   *
H 180 180级聚酯亚胺漆包铜扁线 QZYB-x/180 1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

 60317-28 7095.4   *
C 200/220 200级聚酯亚胺/聚酰胺酰亚胺复合漆包铜扁线220级聚酰胺酰亚胺漆包铜扁线 Q(ZY/XY)

B-x/200QXYB-X/200

 1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

 60317-29 7095.6 MW36-C  *
C 240 240级聚酰亚胺漆包铜扁线 QYB-x/240 1.5mm²-15mm²

1.2:1≤宽窄比≤8:1

 60317-47 7095.5  MW20-C *

注：“*”近似美国线规         Note:”*” for approximate American wire gage

漆包铜扁线Q(ZY/XY)(EI/AIWB/200)生产工艺流程



漆包铜扁线Q(ZY/XY)(EI/AIWB/200)执行标准

GB/T 6109.4、GB/T6109.10、GB/T6109.23、JIS-C3202、IEC60317-19、IEC60317-21等

漆包铜扁线Q(ZY/XY)(EI/AIWB/200)生产设备

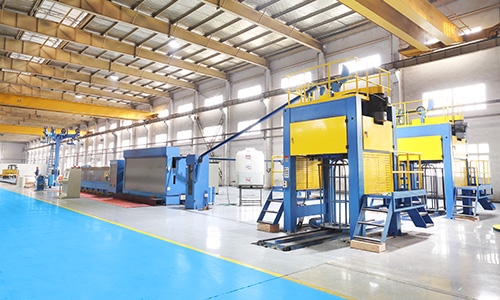

双头大拉机

扁线漆包机
